تطبيقات قانون أوم في دوائر التيار المتردد

تطبيقـات قانـون أوم فـي دوائـر التيـار المتـردد

  دائرة مقاومة أومية ومصدر تيار متردد            دائرة مكثف ومصدر تيار              دائرة ملف ومصدر تيار متردد
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

أولاً دائرة مقاومة أومية متصلة بمصدر تيار متردد
مقاومة
 *  تعريف المقاومة : هي الإعاقة التي يلقاها التيار المتردد أو المستمر عند مروره في الموصلات
س:علل يلقى التيار المتردد والمستمر إعاقة عند مرورهما في الموصلات ؟
جـ: وذلك بسبب اصطدام الإلكترونات الحرة بذرات الموصل فيتولد حرارة في الموصل.
· العلاقات التي تحسب منها المقاومة الأومية:
تحسب من العلاقة:    المقاومة (م ) = الفرق الجهد ÷ التيار
  أو من العلاقة : المقاومة (م)= (المقاومة النوعية × طول الموصل ) ÷ مساحة مقطع الموصل
*العوامل التي تتوقف عليها المقاومة الأومية :
1) المقاومة النوعية للموصل  رو        2) مساحة مقطع الموصل      3)طول الموصل       4) درجة حرارة االموصل.      جـ , ت
* وحدة قياس المقاومة :     أوم = فولت / أمبير

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
ملاحظة :  1ـ  في دائرة المقاومة يفقد جزء من الطاقة الكهربائية على شكل حرارة  .
2ـ في دائرة المقاومة الأومية يكون الجهد والتيار متفقان في الطور. (الشكل المقابل)

 فرق الطور : هو الفرق بين مواضع القيم الصغرى والعظمى لأكثر من موجه عند الزوايا
  o360، o270 ،  o180 ، o90 ،  o]
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
ثانياً: دائرة مكثف متصل بمصدر تيار متردد
تطبيقات قانون أوم في دوائر التيار المتردد
تعريف المكثف : هو عنصر كهربائي  يقوم بتخزين الطاقة الكهربائية أثناء عملية الشحن على شكل مجال كهربائي وإطلاقها أثناء عملية التفريغ. أو هو أداة مكونة من صفيحتين معدنيتين بينهما مادة عازلة الغرض منها تخزين الطاقة الكهربائية على شكل مجال كهربائي.
الغرض من المكثف : خزن الطاقة الكهربائية على شكل مجال كهربائي بين لوحيه.

مكثف
استخدامه : يستخدم في الأجهزة الإلكترونية مثل (الراديو والتلفاز والكمبيوتر و....)                                 دد ولا يسمح بمرور التيار المستمر إلا لحظياً (علل).
رمزه في الدوائر الكهربائية :مكثف ثابت السعة

          , مكثف متغير السعة


س : حدد الغرض والاستخدام لكل من الأدوات التالية   1 ـ المكثف       وزاري (2005 / 2006 )                       مصدر تيار متردد
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
اشرح مع الرسم تجربة عملية توضح من خلالها أن المكثف يسمح بمرور التيار المتردد ولا يسمح بمرور التيار المستمر إلا لحظياً ؟

أدوات التجربة:  1ـ  مكثف ذو سعة محددة ولتكن 1000 ميكروفاراد         (2004 /2005 م)
2ـ مصباح كهربائي صغير يعمل على فرق جهد 3 فولت
3ـ بطارية قوتها ما بين (3ـ6)فولت
4ـ أميتر حراري     5ـ قاعدة مصباح    6ـ أسلاك توصيل    7ـ مصدر تيار متردد
خطوات التجربة: 1ـ نصل أدوات التجربة على التوالي مع مصدر التيار المستمر (البطارية)
 نلاحظ عدم إضاءة المصباح لأن التيار المستمر لا يمر في الدائرة الكهربائية إلا لفترة زمنية
 قصيرة جداً وهي مدة شحن المكثف وبعد ذلك يتوقف مروره وهذه الفترة غير كافية لتسخين
 فتيل المصباح حتى يضيء.(شكل أ)

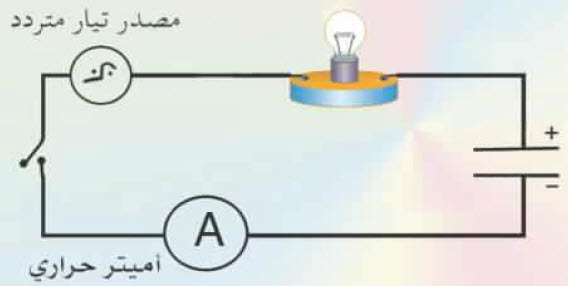

2ـ نستبدل البطارية بمصدر تيار متردد ثم نغلق الدائرة فنلاحظ أن المصباح يضيء مما يدل على أن المكثف
يمرر التيار المتردد وذلك بسبب عملية الشحن والتفريغ للمكثف كل نصف دورة من دورات التيار المتردد. (شكل ب)
الاستنتاج : المكثف يمرر التيار المتردد ولا يمرر التيار المستمر إلا للحظة وجيزة جداً وهي لحظة شحن المكثف .
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
س:علل لا يسمح المكثف بمرور التيار المستمر إلا لحظياً ؟


س:علل: يسمح المكثف بمرور التيار المتردد؟
المقاومة الأومية
جـ : لأن التيار المستمر يشحن المكثف باتجاه واحد ويزيد جهده وعندما يتساوى جهد اللوحين مع جهد المصدر المستمر يقف مرور التيار
جـ : لأن التيار المتردد  يشحن ويفرغ المكثف كل نصف دورة بسبب تغير اتجاه التيار المتردد
س :- ماذا يحدث عند مرور التيار المتردد في المكثف ؟   وزاري (2007/2008م )
جـ : 1- في النصف الأول من الدورة  : يشحن المكثف تدريجياً حتى يصبح فرق الجهد
بين طرفيه مساوياً للنهاية العظمى للقوة الدافعة للمصدر ، ثم تبدأ القوة الدافعة بالهبوط
 فيفرغ المكثف شحنته حتى تصل إلى الصفر فيصل جهد المكثف إلى الصفر فيصبح
مفرغ تماماً من الشحنات .
2- في النصف الثاني من الدورة : يشحن المكثف بالاتجاه المعاكس حتى يصل فرق

الجهد إلى النهاية العظمى ويكون مساوياً للقوة الدافعة للمصدر ثم يفرغ شحنته عند هبوط القوة الدافعة للمصدر حتى تصل شحنته إلى الصفر إلى أن يكون مفرغ تماماً من الشحنة وهكذا تستمر العملية ولذا يسمح المكثف للتيار المتردد بالمرور في دائرته .
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
