موضوع الثنائيات ) ( وصلات ) (دايودات) Diodes


 الثنائيات (الدايودات )(Diodes)
سنشرح العديد من الثنائيات ضمن حلقات متتالية
الحلقة الأولى
الثنائي هو عبارة عن وصلة موجب-سالب مبنية بحيث تكون كلتا منطقتيها إما من مادة شبه موصلة وإما أن تكون إحداهما من معدن والأخرى من مادة شبه موصلة. إن الخاصية الأساسية في جميع أنواع الثنائيات هي أنها تسمح بمرور التيار من خلالها باتجاه واحد فقط وذلك عند تسليط جهد بانحياز أمامي على طرفيها ولا تسمح بمرور التيار في حالة الانحياز العكسي. ويسمى القطب المعدني الموصول بالمنطقة الموجبة بالمصعد (Anode) والقطب المتصل بالمنطقة السالبة بالمهبط (Cathode). ومن خلال التحكم بأبعاد وأنواع المواد التي تصنع منها الثنائيات وكذلك كمية ونوعية المواد المطعمة يمكن إنتاج أنواع مختلفة من هذه الثنائيات بمواصفات مختلفة لكي تقوم بمهام مختلفة في الدوائر الإلكترونية. فهناك الثنائيات التي تتحمل تيارات أو جهود عالية أو التي لها سرعات تبديل عالية أو التي تنهار عند جهد محدد دون أن تعطب والتي تظهر بعض الظواهر الكهربائية بشكل واضح كالمكثفات والمقاومة السالبة أو التي تنتج أو تكشف الضوء.

الثنائيات العادية

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
الثنائيات العادية ( وصلات عادية ) (Standard Diodes)

يشكل هذا النوع الغالبية العظمى من الثنائيات ويستخدم في التطبيقات التي تستغل الخاصية الأساسية للثنائي وهي السماح للتيار الكهربائي بالمرور في اتجاه واحد فقط. وأكثر ما يستخدم هذا النوع في دوائر التقويم (rectification circuits) وهي الدوائر التي تقوم بتحويل التيار المتناوب إلى تيار مباشر لتغذي الأجهزة والمعدات التي تعمل بالتيار المباشر وتأتي الثنائيات المستخدمة في هذا المجال بقيم تيار وجهد غاية في التنوع لتلبي حاجات مختلف أنواع المقومات (rectifiers). وبما أن معظم المقومات تحتاج لأربعة ثنائيات لبنائها فإنه يتم تصنيعها في الغالب في غلاف واحد بأربعة أطراف ويسمى الناتج بالمقوم الجسري (Bridge rectifier). وتستخدم أيضا في مضاعفات الجهد (voltage doublers) وهي دوائر إلكترونية تمكن من الحصول على جهود عالية من جهود منخفضة وفي دوائر القص والتثبيت (clipping and clamping circuits) وهي دوائر تعمل على تثبيت جهود الإشارات ضمن نطاقات محددة. وتستخدم كذلك في دوائر كشف التعديل (demodulators) في مستقبلات أنظمة الاتصالات كما في الكاشف الثنائي (diode detector) لتعديل الاتساع والكاشف النسبي (ratio detector) لتعديل التردد وغالبا ما تستخدم ثنائيات الجرمانيوم بدلا من السيليكون في هذا التطبيق لتدني قيمة الجهد المبيت فيها حيث يبلغ 0.3 فولت مقابل 0.7 فولت في السيليكون وذلك لكي تستجيب للإشارات الضعيفة.

ثنائيات شبه موصلة

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
الثنائيات الإنهيارية (دايود زينر ) ـ ثنائي زينرـ (زينر) (Breakdown or Zener Diodes)

ثنائي زينر وصلة زينر

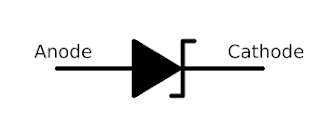

رمز ثنائي زينر في الدوائر الإلكترونية
ثنائي زينر
على الرغم من أن الثنائيات لا تسمح بمرور التيار من خلالها في حالة الانحياز العكسي إلا أنها ستنهار ويمر فيها تيارا عاليا إذا ما تجاوزت قيمة الجهد المسلط قيمة محددة يسمى جهد الانهيار (breakdown voltage). وإذا ما حصل انهيار في الثنائيات العادية فإن التيار العالي يسبب تلفا دائما لها ولا يمكن إعادة استخدامها أبدا. ولهذا فقد تم تصنيع ثنائيات يمكنها أن تعمل في منطقة الانهيار دون أن تتلف وذلك من خلال زيادة درجة تركيز التطعيم فيها إلى قيم محددة وتسمى هذه الثنائيات بثنائيات زينر ومن ميزات هذا الثنائيات أن جهد الانهيار يبقى ثابتا إلى حد كبير بغض النظر عن قيمة تيار الانهيار المار فيها. وتستخدم هذه الثنائيات عند وصلها في وضع الانحياز العكسي لتثبيت وتنظيم الجهد المسلط على الدوائر الإلكترونية على جهد ثابت للحفاظ عليها من التلف إذا ما زادت قيمة جهد مغذيات الطاقة عن الجهد المقرر.
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
الموضوع منقول
