تجربة قانون سنل
تجربة قانون سنل ، Snell's Law of Refraction ، pdf , doc ، تعيين معامل انكسار الزجاج

ملاحظة هامة / هنالك تجربة آخرى لقانون سنل باستخدام الليزر وجسم زجاجي على شكل نصف أسطوانة
التجارب الأخرى مع النتائج  ( القيم )، في ملفات من نوع pdf , doc في نهاية هذا الموضوع للتحميل وعمل بحث
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
Snell's Law of Refraction
تعيين معامل إنسكار الزجاج باستخدام متوازي مستطيلات من الزجاج
أدوات التجربة :
دبابيس ملابس ـ متوازي مستطيلات من الزجاج ـ مسطرة ـ فرجار ـ ورق مقوى ابيض ، قلم رصاص
خطوات التجربة :

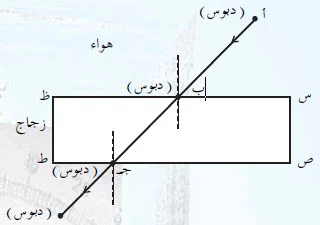

1ـ يوضع متوازي مستطيلات من الزجاج على ورق مقوى بيضاء موضوعة فوق سطح منضدة أفقية ثم نحدد موضع المتوازي الزجاجي بالقلم الرصاص كما يوضحه الشكل ( س ، ص ، ط ، ظ )
2ـ نثبت دبوسين ( أ ، ب ) أمام أحد وجهي متوازي المستطيلات بحيث يكون الواصل بينهما مائلاً على الوجه كما هو مبين
تعيين معامل إنسكار الزجاج باستخدام متوازي مستطيلات من الزجاج

3ـ ننظر خلال الوجه المقابل ونثبت دبوسين آخرين ( جـ ، د ) على استقامة واحدة مع صورتي الدبوسين ( أ ، ب ).
ستزيح المتوازي الزجاجي من موضعه ، ثم نرفع الدبابيس الأربعة ، ثم نحدد مواضعها باستخدام القلم الرصاصا ، ثم نصل ( أب ) باستخدام المسطرة ويمثل الشعاع الضوئي الساقط ، نصل بنفس الطريقة النقطتان ( جـ د ) على وجه الآخر والذي يمثل الشعاع الخارج .
5ـ نصل نقطتي السقوط والخروج ( ب ، جـ ) بخط مستقيم والذي يمثل الشعاع الضوئي المنكسر في الزجاج .
6ـ نقيم من نقطة السقوط ( ب ) عموداً على السطح الفاصل كما في الشكل ، ويمثل أوجه المتوازي الزجاجي الذي حدد في الخطوط الأولى من خطوات التجربة .
7ـ نركز سن الفرجار من نقطة السقوط ، ثم نأخذ بعدين متساويين أحدهما ( ب ، س ) على الشعاع الساقط ، والآخر ( ب و ) على الشعاع المنكسر ومن النقطتين ( س ، و ) نسقط على العمود المرسوم على السطح الفاصل العمودين ( س ك ، ول ) على الترتيب .
8ـ قس بالمسطرة البعد بين النقطتين (س ، ك ) وبين النقطتين ( و ، ل ) المبينة بالرسم .
9ـ احسب النسبة بين ( س ك / ول ) . هذه النسبة قيمتها تعادل معامل الانكسار للزجاج .
10ـ كرر الخطوات السابقة عدة مرات وفي كل خطوة غير زاوية السقوط ( هـ1) ثم دون نتائج كل خطوة كما ي الجدول التالي :
تجربة قانون سنل في انكسار الضوء

11ـ احسب متوسط القراءات ثم متوسط قيمة النسبة بين س ك / و ل    وهي معامل انكسار مادة الزجاج .
ثم دون الاستنتاجات التي توصلت إليها من خلال التجربة
